一．產品簡介
YEC-SHTH 系列液冷感應線采用編織護套設計，具有防塵、防誤報、可靠性高、感應靈敏等特點，并具有自動恢復功能，可重復使用。本產品適用于液冷服務器、高精端設備等對尺寸與靈敏度有高要求的場所。
二．適用范圍
YEC-SHTH 適應于 IDC 機房、數據中心、液冷服務器、新能源汽車、蓄電池等等。
三．功能特點
本產品已獲得國家專利局頒發的專利證書，線纜的帶護套設計不僅可以減少環境電磁干擾降低誤報率，還大大提高了線纜的強度及使用壽命；護套采用環保尼龍纖維材料設計，具有高絕緣度特性，可直接敷設在金屬表面。
液冷感應線采用兩芯線設計，通用于任何基于短路原理的泄漏檢測系統，可配套適用于業疆不定位系列漏液控制器，以及國內外其他品牌的不定位泄漏檢測系統（區域式檢測系統）。
液冷感應線線芯采用多股線芯結構設計，增加了線纜的柔韌性，有效解決彎折過程中造成感應線不可復原、甚至損壞的問題。
液冷感應線由先進工藝加工而成，采用工廠注塑壓制標準接頭連接引出線，美觀大方，大大增加了線纜的可靠性。
四．技術規格
項目 | 規格 |
傳感特性 | 傳感能力： 0.08ml：2.25KΩ；0.12ml：12.73KΩ；0.16ml：9.23KΩ；0.20ml：7.01KΩ； 0.24ml：6.5KΩ；0.28ml：5.82KΩ；0.32ml：5.06KΩ；0.36ml：4.71KΩ； 0.40ml：4.66KΩ；0.44m：l4.33KΩ；0.48ml：3.93KΩ；0.52ml：3.77KΩ； 0.56ml：3.7KΩ；0.60ml：3.51KΩ；0.64ml：2.95KΩ；0.68ml：2.95KΩ 測量環境：溫度25℃，濕度65%RH 測量載體：去離子水（電導率：10μS/cm） |
絕緣特性 | 2個導體之間的阻抗：>100MΩ/10m |
工作環境 | 溫度：-20~100℃ 濕度：0~95%RH（無凝露） |
復位特性 | 漏水檢測后，可通過自然干燥或人工清除水分來復位，并可重復使用，但如果漏水中存在其他導電性污染物，則不可再使用 |
耐拉特性 | 最大拉力：10kgf |
折彎半徑 | 最小折彎半徑R≥4mm，小于該折彎半徑可能會導致感應線性能降級甚至損壞 |
折彎次數 | 最大折彎次數：1000次，大于該值可能會導致感應線性能降級甚至損壞 |
重量 | 傳感器：4.7 g/m±0.5g/m |
| 阻燃等級 | 參照 UL94-2017 標準，符合 V0 級別 |
五．產品結構
感應線內部結構
導體：采用合金材料
編織層：環保尼龍纖維
圖1 感應線結構示意圖 圖2 感應線截面示意圖
線束結構
連接器：用戶定制
引出線：用戶指定長度
終止端：連接器或檢測終端（用戶可指定）

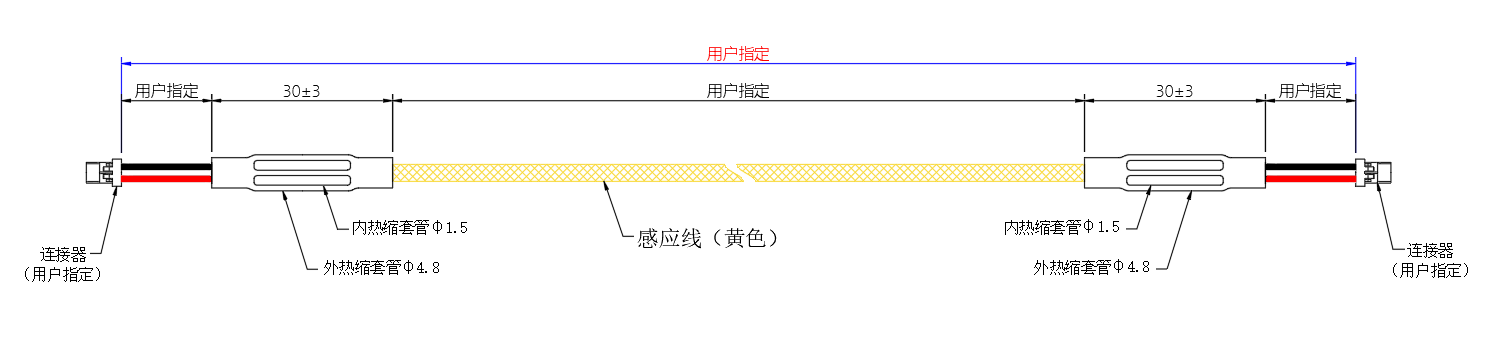

圖3 線束結構示意圖
六．工作原理
當有液體與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯遇液體導通，形成回路，測漏控制器檢測到漏液情況，發出報警信號。
圖4 工作原理示意圖
七．安裝說明
安裝液冷感應線時，可以沿著或者纏繞服務器冷管敷設，或者根據需要敷設于機柜或機器內部易積水和滲水的區域。
固定感應線時，可用合適的熱縮套管把液冷管與感應線套在一起，熱縮管兩頭使用醋酸膠布纏繞固定，或全部使用醋酸膠布纏繞固定。建議熱縮管不做熱縮處理，使感應線減小受力。
八．注意事項
感應線在敷設過程中保持干燥和潔凈。
感應線應避免敷設在易發生結露的地方。
感應線應避免敷設在高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等環境。
感應線安裝時應避免折彎半徑小于4mm，否則可能導致感應線損壞。
感應線安裝時或使用過程中，禁止人為用力擠壓與物體重壓，否則可能導致感應線損壞。
感應線安裝時應避免拉力過大，否則可能出現感應線連接端線頭連接松動、連接不良、斷裂以及端子脫落等情況。
感應線纏繞式敷設時應避免纏繞半徑小于24mm，否則可能導致感應線損壞。
感應線禁止重疊纏繞，否則可能導致感應線產生誤報警。
當漏液中溶解有導電性物質，或者溶解有防水性污染物（蠟，油分等）時，可能發生無法復位現象，此時，則需要更換感應線。
